LCWQD-35電流互感器
產品詳情
概述

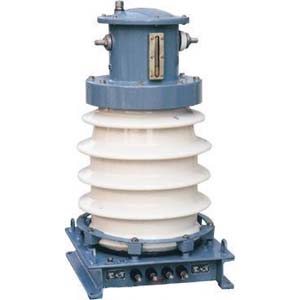

LCWQD-35電流互感器為油紙絕緣、戶外型產品，適用于額定頻率50Hz或60Hz、額定電壓為35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。
簡介
LCWQD-35電流互感器結構緊湊、體積小、重量輕，器身經過真空干燥處理，裝于充滿變壓器幅的套管中。其上半部分為一次繞組，下半部分為二次繞組，套管固定于底座上，套管頂部裝有儲油柜，一次繞組出頭分別從柜壁兩側引出，標有P1的起始端子用小瓷套與柜壁絕緣，末端P2與柜壁直接連接，儲油柜正面裝有表示不同溫度的油表。
技術參數
1. 額定絕緣水平：40.5/95/185kV；
2. 額定二次電流：5A；
3. 額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表；
4. 外絕緣爬電距離：普通型≥735；W2型≥1100。
變比參數
| 產品型號 | 額定電流比(A) | 級次組合 | 準確級及額定輸出（VA） COSφ=0.8 | 一秒熱穩定 電流(kA) |
動穩定電流 (kA) |
|||
| 0.2S | 0.2 | 0.5 | 10P20 | |||||
|
LCWD1-35
|
15/5 |
0.2S/10P20
|
20 |
20 |
50
|
50
|
1.1 | 2.9 |
| 20/5 | 1.5 | 3.8 | ||||||
| 30/5 | 2.3 | 5.7 | ||||||
| 40/5 | 3 | 7.6 | ||||||
| 50/5 | 3.8 | 9.6 | ||||||
| 75/5 | 5.6 | 14.5 | ||||||
| 100/5 | 7.5 | 19.2 | ||||||
| 150/5 | 11.3 | 28.7 | ||||||
| 200/5 | 15 | 38.3 | ||||||
| 300/5 | 22.5 | 57.5 | ||||||
| 400/5 | 30 | 76.5 | ||||||
| 500/5 | 45 | 115 | ||||||
| 600/5 | ||||||||
| 750/5 | ||||||||
| 1000/5 | ||||||||
| 1200/5 | ||||||||
| 1500/5 | ||||||||
電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。
- 產品名稱：
LCWQD-35電流互感器
- 型號：
LCWQD-35
